Cartouche filtrante plissée à haut débit de type cage en PP
vues : 16
auteur : filterworkshop.com
temps de mise à jour : 2025-11-05 12:12:07
Cartouche filtrante plissée à haut débit de type cage en PP Dans la fabrication des cartouches filtrantes plissées à haut débit, la cage en polypropylène (PP ) joue un rôle essentiel en assurant la résistance mécanique, la protection du média filtrant plissé et en garantissant des performances de filtration constantes, même sous haute pression et à haut débit. La conception et la qualité de cette cage influent directement sur la fiabilité, l'efficacité de filtration et la durée de vie de la cartouche. Spécialisée dans la fourniture de cages en PP et de cages extérieures pour filtres à haut débit , Shanghai INDRO développe et fournit une large gamme de pièces plastiques répondant aux exigences rigoureuses des différentes applications de filtration industrielle.
Cet article présente les principaux types de cages en PP utilisées dans les cartouches filtrantes plissées à haut débit, leurs caractéristiques de conception, leurs propriétés matérielles, leur processus de fabrication et les avantages de choisir des cages en PP de haute qualité auprès d'un fournisseur professionnel comme INDRO.
1. Rôle de la cage en PP dans les cartouches filtrantes plissées à haut débit
La cage en polypropylène constitue la structure porteuse d'une cartouche filtrante plissée à haut débit. Ses principales fonctions sont les suivantes :
Assurer la résistance mécanique : La cage soutient le média plissé, empêchant son affaissement sous pression différentielle.
Assurer une répartition uniforme du flux : des ouvertures de cage correctement conçues permettent au fluide de passer uniformément à travers les plis, maximisant ainsi la surface de filtration effective.
Protection du média plissé : La cage fait office de bouclier externe, empêchant les dommages mécaniques lors de l'installation ou du fonctionnement.
Maintien de la stabilité dimensionnelle : les cages en PP contribuent à maintenir la rondeur et la rigidité de la cartouche filtrante même dans des conditions de température ou de produits chimiques élevés.
Compte tenu de ces rôles importants, la précision de conception et de production de la cage en PP est cruciale pour la performance globale des filtres à haut débit.
2. Types courants de cages en PP pour cartouches filtrantes à haut débit

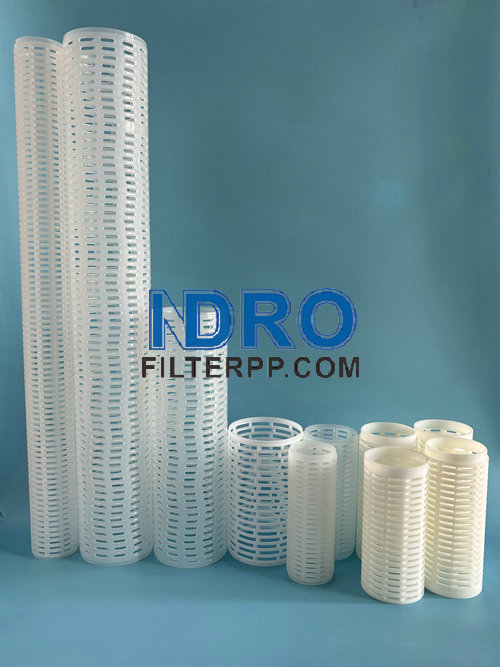

La structure et la forme de la cage en polypropylène peuvent varier selon la conception de la cartouche filtrante plissée à haut débit. Voici les types les plus couramment utilisés aujourd'hui dans l'industrie de la filtration : a. Type de cage extérieure
La cage extérieure est la partie la plus visible et la plus importante de la cartouche filtrante à haut débit. Elle assure la protection externe du média plissé et contribue au maintien de sa forme cylindrique. Le fournisseur de cages extérieures pour filtres à haut débit , Shanghai INDRO, propose des cages extérieures aux designs variés, tels que :
Cage externe à nervures droites : Conception simple à nervures verticales pour un soutien robuste et une grande surface ouverte.
Cage extérieure à nervures croisées : rigidité accrue, adaptée aux applications à haute pression.
Cage à fentes personnalisée : optimisée pour des exigences de flux et des géométries de plis spécifiques.
Ces cages extérieures sont fabriquées à partir de polypropylène (PP) vierge , ce qui garantit une excellente résistance mécanique, une résistance chimique et une stabilité thermique. b. Type de cage intérieure
Certaines cartouches filtrantes plissées à haut débit comportent une cage intérieure et une cage extérieure. La cage intérieure assure un support interne empêchant l'affaissement du média filtrant plissé pendant la filtration. Les cages intérieures en plastique d'INDRO sont moulées avec précision pour un ajustement et un alignement parfaits avec la cage extérieure et les embouts du filtre. c. Cage moulée monobloc
Pour certains modèles de filtres, la cage est fabriquée d'une seule pièce moulée , intégrant les supports intérieur et extérieur. Ce type de cage offre une meilleure intégrité, l'absence de points de faiblesse et un assemblage plus rapide en production. d. Type à cage divisée
Certaines cartouches à haut débit de grand diamètre ou de grande longueur (comme les filtres de 40 pouces) utilisent une conception à cage divisée . La cage est divisée en sections qui sont ensuite assemblées. Cela facilite la manipulation et réduit les risques de déformation pendant la production ou le transport. e. Type de cage renforcée
Lorsque les filtres sont utilisés dans des applications soumises à une pression différentielle élevée, à une température élevée ou avec des fluides visqueux, on emploie des cages en polypropylène renforcé . Ces modèles présentent des nervures plus épaisses, des structures de support plus denses ou des matériaux composites spéciaux en polypropylène pour une résistance accrue.
3. Propriétés des matériaux des cages en PP
Le choix du matériau pour les cages en PP est crucial. Le polypropylène (PP) est le plastique le plus utilisé pour les cages de filtration en raison de sa combinaison unique de propriétés :
Haute résistance chimique : Convient aux acides, aux bases et à de nombreux solvants organiques.
Excellente résistance mécanique : conserve sa rigidité même sous haute pression et débit.
Stabilité thermique : Peut supporter un fonctionnement continu jusqu'à 80–90 °C.
Léger et économique : facile à traiter et à recycler.
Non toxique et propre : Convient à une utilisation dans la filtration des aliments, des boissons et des produits pharmaceutiques.
Shanghai INDRO , fournisseur fiable de cages en PP , utilise du PP vierge de haute qualité et des techniques de moulage par injection avancées pour produire des cages durables et dimensionnellement stables qui répondent aux normes internationales.
4. Processus de fabrication des cages en PP
La production de cages en PP nécessite une conception précise, la fabrication de moules et des procédés de moulage. Le processus général comprend :
Conception et modélisation : Les ingénieurs utilisent des outils de CAO et de simulation pour concevoir la structure de la cage, garantissant une dynamique des flux et des performances mécaniques optimales.
Fabrication des moules : Les moules de précision sont fabriqués avec des tolérances serrées afin de garantir une constance dimensionnelle et une finition de surface lisse.
Moulage par injection : à l’aide de machines à injection haute performance, le PP fondu est moulé en forme de cage sous température et pression contrôlées.
Refroidissement et ébarbage : après le moulage, les cages sont refroidies, ébarbées et inspectées afin de détecter les bavures ou les déformations.
Contrôle qualité : Les contrôles dimensionnels, les tests de résistance à la pression et la vérification de l'ajustement avec les supports plissés et les embouts garantissent que chaque cage répond aux spécifications.
La ligne de production de pièces en plastique INDRO suit des procédures de contrôle qualité strictes, garantissant que chaque cage en PP offre des performances constantes et une longue durée de vie.
5. Domaines d'application des cages en PP dans les filtres à haut débit
Les cartouches filtrantes plissées à haut débit, équipées de cages en PP de qualité, sont largement utilisées dans des secteurs tels que :
Traitement de l'eau : Préfiltration pour les systèmes d'osmose inverse, dessalement et purification de l'eau potable.
Alimentation et boissons : Filtration de boissons, sirops, produits laitiers et eau en bouteille.
Industrie pharmaceutique : Filtration stérile et purification des liquides de procédé.
Traitement chimique : Filtration des solvants, des acides et des fluides de procédé.
Production d'énergie : Filtration des condensats et de l'huile de turbine.
Dans tous ces secteurs, la durabilité et la compatibilité chimique de la cage en PP sont essentielles pour garantir une filtration fiable et minimiser les temps d'arrêt.
6. Avantages de choisir INDRO comme fournisseur de cages en PP
Le choix du bon fournisseur de cages en PP est essentiel pour les fabricants de cartouches filtrantes. Shanghai INDRO offre de nombreux avantages :
Options de conception complètes : INDRO propose plusieurs types et tailles de cages adaptées à diverses conceptions de filtres à haut débit.
Capacité de personnalisation : L’entreprise peut adapter les structures de cage, les motifs de nervures et les géométries des fentes aux exigences du client.
Matériaux de haute qualité : Seuls des matériaux PP vierges avec des certifications de qualité traçables sont utilisés.
Technologie de moulage avancée : des moules de précision et une production automatisée garantissent une qualité constante.
Assistance intégrée pour la fabrication de filtres : INDRO fournit non seulement des cages en PP, mais propose également des composants connexes tels que des embouts de filtre, des noyaux et des ensembles complets de pièces en plastique INDRO .
Grâce à des années d'expérience dans l'industrie de la filtration, Shanghai INDRO est devenu un fournisseur de confiance de cages extérieures pour filtres à haut débit auprès des fabricants de filtres du monde entier qui exigent une qualité et des performances de premier ordre.
7. Développement futur de la technologie des cages en PP
Face à la demande croissante d'efficacité et de durabilité accrues, la technologie des cages en PP continue d'évoluer. Les tendances actuelles incluent :
Utilisation de matériaux PP recyclés pour des composants de filtration respectueux de l'environnement.
Moulage de précision pour obtenir des parois plus fines avec la même résistance, réduisant ainsi la consommation de matériaux.
Intégration avec une identification intelligente (codes QR ou étiquettes intégrées) pour la traçabilité.
Structures mélange associant le PP à d'autres plastiques pour des performances améliorées dans des conditions extrêmes.
Shanghai INDRO développe activement de nouvelles technologies de moulage et des pièces en plastique INDRO haute performance pour répondre aux besoins futurs de l'industrie de la filtration.
Conclusion
La cage en polypropylène (PP) est un élément structurel essentiel des cartouches filtrantes plissées à haut débit. Sa conception, la qualité des matériaux et la précision de sa fabrication déterminent directement les performances et la fiabilité du filtre. Choisir un fournisseur professionnel de cages en PP et de cages extérieures pour filtres à haut débit comme Shanghai INDRO garantit à chaque cartouche filtrante une résistance, une stabilité et une efficacité de filtration optimales.
Grâce à des capacités de conception avancées, des matériaux de haute qualité et une innovation constante, les pièces en plastique INDRO offrent un soutien exceptionnel aux fabricants de cartouches filtrantes à haut débit du monde entier. À mesure que la technologie de filtration progresse, l'importance des cages en PP de haute qualité ne cessera de croître, renforçant leur rôle fondamental dans des solutions de filtration efficaces, fiables et durables.
